Lyftsystem för säker och effektiv tunghantering

Lyftsystem spelar en avgörande roll i industrin när tunga komponenter behöver förflyttas säkert, exakt och kostnadseffektivt. I fabriker, verkstäder, infrastrukturprojekt och vid maskinbyten är kraven höga. Utrymmet är ofta begränsat, toleranserna små och stilleståndstiden dyr. Då blir valet av lyftsystem en nyckelfråga, både för arbetsmiljön och för ekonomin.

Ett modernt lyftsystem är mer än bara hydraulik och stål. Lösningen måste vara genomtänkt från start: rätt kapacitet, rätt typ av torn och balkar, smarta styrsystem och en plan för hur lasten ska flyttas horisontellt utan att tappa stabilitet. När allt fungerar tillsammans minskar risken för olyckor, driften kan fortsätta runt omkring och projektet blir lättare att styra i tid och kostnad.

Vad är ett lyftsystem och när behövs det?

Ett lyftsystem är en sammanhängande lösning för att lyfta och förflytta tunga laster kontrollerat. Det består ofta av lyfttorn (gantry), lyftbalkar, hydraulik, styrsystem och ibland skensystem eller vagnar för sidoförflyttning. Till skillnad från en fast travers eller mobilkran kan lyftsystemet byggas upp och anpassas efter just den miljö där lyftet ska ske.

En kort och praktisk definition kan se ut så här:

Ett lyftsystem är en modulär, ofta hydraulisk lyftlösning där torn och balkar samverkar för att lyfta och förflytta mycket tunga objekt säkert, även i trånga eller känsliga miljöer där traditionella kranar inte räcker till eller inte får plats.

I många verksamheter uppstår samma typ av situation gång på gång:

– En tung maskindel måste bytas i en befintlig maskinlinje.
– En travers finns, men har för låg kapacitet.
– Utrymmet är för trångt för mobilkran, eller underlaget är för känsligt.
– En stor komponent ska lanseras horisontellt, till exempel in i en byggnad eller över en grop.

I dessa lägen kan ett anpassat lyftsystem ge lösningar som annars hade krävt omfattande ombyggnationer eller långa produktionsstopp. Genom att bygga upp lyfttorn kring den aktuella utrustningen går det att lyfta inifrån, snarare än att försöka nå med kran från utsidan.

Ett annat vanligt skäl att använda lyftsystem är krav på precision. Vid montering av tunga komponenter räcker det sällan med att få dem i närheten av rätt position. Hydraulik som lyfter synkroniserat, ofta styrd med fjärrkontroll, gör det möjligt att positionera med millimeterprecision, även vid mycket höga vikter.

Olika typer av lyftsystem och deras styrkor

Lyftsystem varierar kraftigt i både kapacitet och utformning. Några typiska lösningar inom modern tunghantering är:

Traditionella klättermaster
Klättermaster används ofta i kapacitetsområdet 400800 ton, beroende på konfiguration. De byggs upp i sektioner och klättrar uppåt allt eftersom lasten höjs. En stor fördel är att de kan göras mycket smala, ibland bara runt 800 mm breda, vilket gör dem lämpliga i mycket trånga utrymmen. I många fall monteras de på skenor eller slidesystem, så att lasten även kan förflyttas i längdled när den väl lyfts fri.

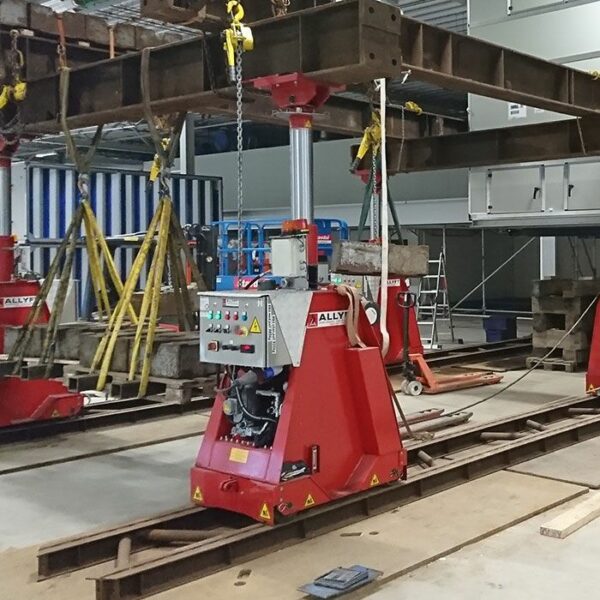

Tunga gantrysystem med horisontell förflyttning
I den tyngre delen av skalan finns system med kapacitet upp mot 900 ton. Här består lyftsystemet ofta av fyra torn som bär upp långa lyftbalkar, ibland över 16 meter. På balkarna kan elektriska vagnar monteras. De gör det möjligt att flytta laster på flera hundra ton i både sidled och längdled, utan att tappa stabilitet.

En stor fördel med den här typen av system är att lasten kan förflyttas kontrollerat över en maskinlinje, ett schakt eller andra hinder, utan krav på fast överbyggnad. Tornen körs på balkbanor som fördelar lasten över ett större område, vilket skonar golv och underlag.

Kompakta system för trånga ytor
I den lättare änden finns lyftsystem runt 60 ton som är byggda specifikt för låga takhöjder och begränsade ytor. Med låga torn, kompakta bottenmått och korta lyftbalkar går det att lyfta där annan utrustning helt enkelt inte kommer in. Precis som i de tyngre systemen kan synkroniserad lyftning och fjärrkontroll ge säker hantering även vid begränsad sikt eller när operatören måste stå på avstånd.

Oavsett typ har moderna lyftsystem några gemensamma kännetecken:

– Synkroniserad styrning av samtliga torn för att hålla lasten i våg.
– Fjärrkontroll som ger operatören bra överblick och möjlighet att stå på säker plats.
– Modulär uppbyggnad som kan dimensioneras för varje enskilt projekt.

Detta gör systemen flexibla och effektiva jämfört med fasta installationer eller engångslösningar.

Viktiga faktorer vid val och användning av lyftsystem

Att arbeta med tunghantering kräver både teknisk kompetens och tydliga rutiner. Flera faktorer påverkar vilken lösning som blir mest lämplig i ett visst projekt.

Lastens vikt och geometri
Grundfrågan är alltid: hur tung är lasten och hur ser den ut? En kompakt maskin på 60 ton ger andra utmaningar än en lång transformator på 300 ton eller en brosektion med stor spännvidd. Lastens tyngdpunkt, fästpunkter och känslighet för deformation styr både val av system och hur lyftet ska planeras.

Utrymme, bärighet och omgivning
Nästa fråga handlar om utrymme och underlag:

– Hur högt är det i taket?
– Finns hinder som ska passeras, till exempel balkar, rör eller en befintlig linje?
– Hur mycket last tål golvet eller marken där tornen ska stå?

I känsliga miljöer kan det behövas balkbanor eller fördelningsplattor som sprider lasterna. Vid arbete i befintliga produktionsmiljöer krävs ofta specialanpassade sekvenser för lyft och förflyttning, så att annan utrustning kan fortsätta vara i drift.

Säkerhet och styrning
Säkerhet är central vid allt tungt lyftarbete. Ett genomtänkt lyftsystem är utrustat med ventiler och givare som övervakar tryck, slaglängd och position. Vid avvikelse stannar systemet eller larmar. Synkroniserad styrning minskar risken för att lasten hamnar på sned, vilket annars kan leda till farliga sidkrafter.

Kompetens och erfarenhet
Slutligen spelar erfarenhet stor roll. En leverantör som arbetat länge med tunghantering känner igen typiska risker, vet hur logistiken runt lyften ska läggas upp och kan föreslå kostnadseffektiva lösningar som kanske inte är uppenbara på ritbordet.

För företag som vill ta välgrundade beslut kring tyngre lyft är det därför klokt att samarbeta med en aktör som har både brett maskinbestånd och praktisk erfarenhet från många olika branscher. Ett exempel på en sådan partner inom tunghantering och lyftsystem är allyft.se.
